Unilas 10600

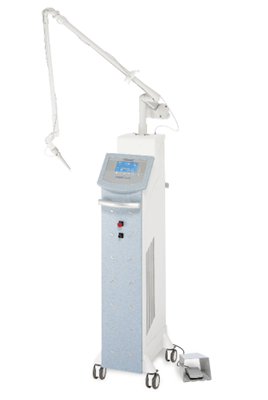

Produktbeskrivning UNILAS 10600 – ML30, ML40 och ML50

Laserns olika arbetssätt:

Kontinuerlig effekt
ML30: 2 – 30 Watt i steg om 0,2 Watt
ML40: 2 – 40 Watt i steg om 0,2 Watt
ML50: 2 – 50 Watt i steg om 0,2 Watt

Superpuls
ML30 Medeleffekt 0,6 – 14 Watt, toppeffekt upp till 300 Watt med pulsfrekvens av 10 – 300 Hz.
ML40 Medeleffekt 0,6 – 15 Watt, toppeffekt upp till 400 Watt med pulsfrekvens av 10 – 300 Hz.
ML50 Medeleffekt 0,6 – 18 Watt, toppeffekt upp till 500 Watt med pulsfrekvens av 10 – 300 Hz.

Operationsinställningar för Laserns 3 arbetssätt:

Kontinuerlig effekt
Singel puls - möjlig inställning av pulslängd 0,1– 120 s
Puls repetition - möjlig inställning av pulsens längd är 0,1– 120 s, tid mellan pulser 0,1 – 120s.

Laserns konstruktion

Laserstrålning
Perfekt balansering och överlägsen räckvidd.
Lasern har en motviktsbalanserad arm med sju leder för laserstrålen. Laserarmens räckvidd är mer än 150cm vilket möjliggör enkel placering av lasern i förhållande till övrig materiel på operationssalen.

Riktlaser
Minimal spot
HeNe laser diod (röd) med våglängden 650nm, 3 mW justerbar i fem steg. Rikt-lasern är speciellt konstruerad för en minimal spotstorlek.

Kylsystem
Miljövänligt
Laserns inbyggda kylsystem innehåller endast vatten. Vattnet kyls via kylare med en fläkt.

Programmering
Smidighet
Fem olika behandlingsinställningar kan programmeras och lagras i laserns minne, gäller även för skanners inställningar.

Dimensioner (B * H * D cm, vikt), inklusive ledad arm och motvikt
ML30W: 29 x 124 x 45, 68kg
ML40W: 35 x 154 x 56, 78kg
ML50W: 35 x 154 x 56, 80kg

Mobilitet
Smidig och ergonomisk förflyttning
UNILAS 10600 har fyra hjul, varav 2 är låsningsbara. På laserns fram-, och baksida finns två handtag. Lasern anses vara mycket lätt att manövrera.

Nödstopp
På laserns framsida finns en lättåkommlig nödstopp. (Tryck – Vrid funktion).

Funktionsmenyer
UNILAS 10600 är utrustad med en stor display med tydliga och enkla funktions menyer. För att snabbt komma i användarläge finns det möjlighet att program-mera fem stycken förinställningar som väljs med en knapptryckning.

Övriga styrfunktioner
Flexibilitet
Lasern kan styra rökevakuator VACULAS 2005 så att evakuering automatiskt startar när lasring sker. Rökevakuatorn kan programmeras att ha ett fördröjt frånslag för att säkerställa att all skadlig rök evakueras. Det finns också möjlig-het att styra varningslampa (24V/1A) för laseroperation och säkerhetsbrytare på operationsrummets dörr.

Certifiering
Limmer Laser GmbH har kvalitetssystem MED/CERT, ISO 9001/EN 46001 samt ISO 1348 2001.

Standarder
Laser och skanner följer standard EN 60601, EN 60601-2-22, EN 60825, Euro-pean Medical Device Directive, CE 0482. Lasern är också CE deklarerad enligt 93/42/EEC.

Överensstämmelse
Utrustningen uppfyller lagen om medicintekniska produkter SFS 1993:584.

Återvinning
När lasern är förbrukad och skall skrotas kan utrustningen returneras till Lim-merlaser eller JE Laserservice för destruktion. Lasern kan också demonteras och källsorteras som elektronikavfall enligt svensk modell.

Display

Nedan presenteras två olika avbildningar av UNILAS 10600 display i olika lägen.

Samtliga funktioner för laser och skanner styrs med dessa 10 knappar.

Figur 1

Till vänster visas en bild över i sitt grundläge.

Pilknapparna används för att byta fält.

Plus och minus knapparna används för att öka och minska värden.

Stand by/Ready knappen används för att växla mellan de olika lägena samt som OK – knapp.

Knapparna 1 – 5 är programmerbara vilket möjliggör snabb åtkomst till olika användarlägen.

Figur 2

Denna bild föreställer displayen i användarläget Superpuls.

Genom att stega markören med piltangenterna till önskat fält kan man justera värdet med hjälp av plus och minusknappen.

Tillbehör

Skannersystem - SurgiScan
